pf反击式破碎机主要由机体、进料口、反击板、板锤、衬板、传动装置、电机和底座等部分组成。其中,机体是整个破碎机的主体,进料口是物料的入口,反击板和板锤是破碎物料的核心部件,衬板和传动装置是辅助部件,电机和底座是动力来源。
反击式破碎机内部结构

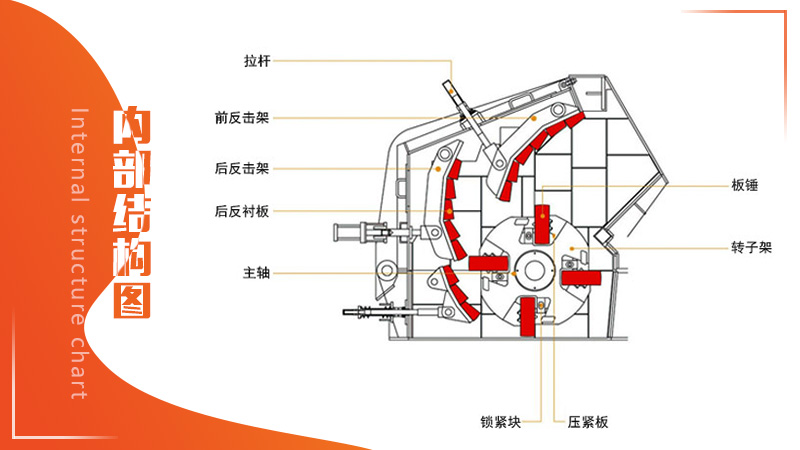

pf反击式破碎机的内部结构及原理
板锤
板锤是pf反击式破碎机的核心部件之一,它直接安装在转子架上,并随着转子架一起旋转。板锤具有一定的重量和冲击力,在旋转过程中对物料进行打击和破碎。根据不同的破碎需求,板锤可采用不同的材质和形状。常用的材质有高锰钢、中碳钢和合金钢等,形状有方形、圆形和梅花形等。
反击板
反击板是pf反击式破碎机的另一个核心部件,它安装在机体上,与板锤相对应。反击板的作用是将物料反弹回来,使物料受到再次冲击,从而达到破碎的目的。反击板具有一定的倾角和高度,可根据不同的物料特性和破碎要求进行调整。
衬板
衬板是安装在反击架上的,它的作用是减少物料与反击架之间的摩擦力,使物料能够顺利地反弹回来。衬板一般采用耐磨材料制成,如高锰钢、耐磨合金或橡胶等。衬板的形状和尺寸也要根据不同的物料特性和破碎要求进行调整。
轴承和传动装置
轴承和传动装置是pf反击式破碎机的关键部分,它们负责将电机的动力传递到转子架和板锤上,使破碎机能够进行破碎作业。传动装置一般采用皮带或齿轮箱等方式进行传递,同时需要保证轴承的润滑和密封良好,以确保设备的正常运行和使用寿命。

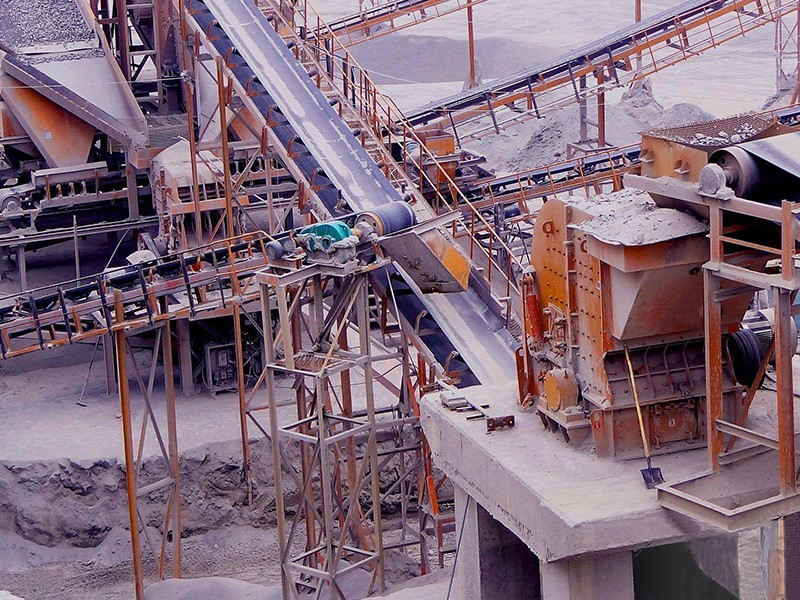

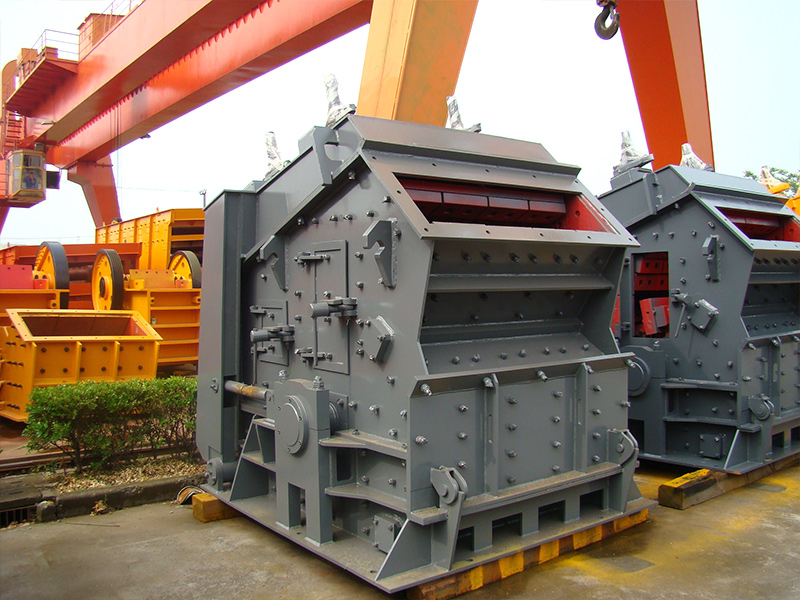

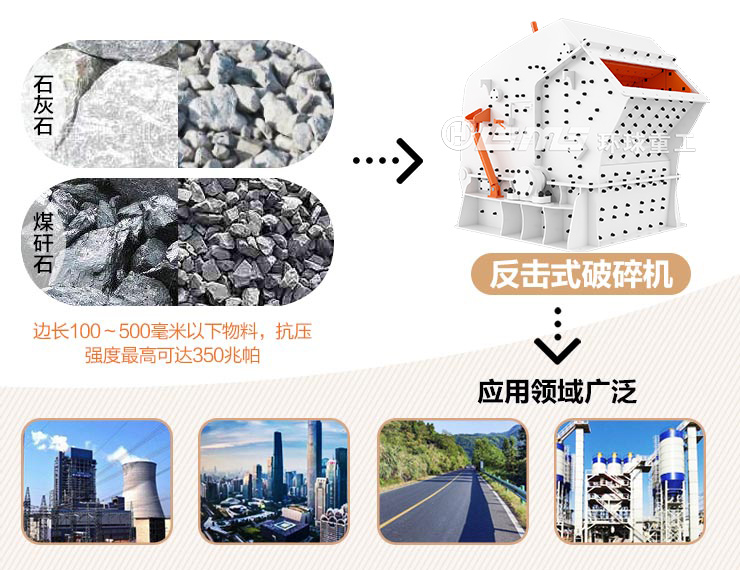

PF反击式破碎机是一种单转子反击式破碎机,可处理粒度不大于500毫米,抗压强度不超过360兆帕的各种物料,具有破碎比大、破碎效率高、维修方便等特点,是出现较早且应用广泛的机型。
反击板采用强耐磨的材料制造而成,耐磨程度提高了2倍以上,使用寿命长,运行更加安全稳定。
故障率比较低,运行过程中几乎不会出现振动、停机等各种故障,电耗量少,总成本大概可减少5万元。
对物料的处理量比较大,产量及破碎效率非常高,是目前市场上有名的兼顾效率高及大产量的设备。
密封装置设计合理,配置了防尘器及消音器,粉尘量少,噪音量低,环保性更好,有效改善作业环境。
反击式破碎机工作原理

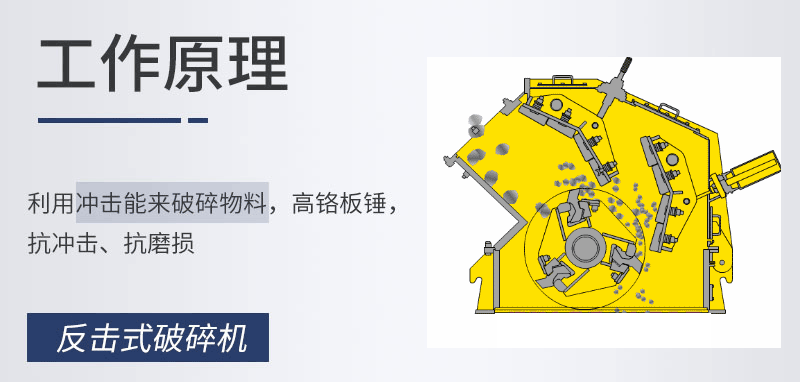

反击式破碎机是一种使用冲击能量破碎物料的破碎机。当机器工作时,转子在电机的驱动下高速旋转,材料直接从机器的上部落入高速旋转盘。在高速离心力的作用下,高速碰撞和高密度粉碎发生在另一部分材料上,该材料以伞状方式围绕转盘分开。在材料相互碰撞之后,在转盘和壳体之间形成涡流。二次冲击,摩擦和粉碎从排出口排出,形成多个循环的闭合回路,由筛选装置控制,以达到所需的粒度。调节柜台框架和转子之间的间隙可以达到改变材料排出尺寸和材料形状的目的。
型号 | 进料口尺寸(mm) | 最大进料边长(mm) | 处理能力(t/h) | 功率(kw) | 重量(kg) |
LF150 | 820X980 | ≤500 | 100-200 | 90-200 | 12000 |
LF250 | 960X1360 | ≤700 | 200-400 | 180-250 | 17000 |
LF350 | 1050X1700 | ≤800 | 300-500 | 200-400 | 24000 |
LF450 | 1350X1950 | ≤900 | 350-580 | 220-440 | 29600 |
