洗砂机是一种砂石洗选设备,广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土 搅拌站等行业中对物料的洗选。但对于含泥量较高的砂石来说,洗净效果往往并不理想,为此,我公司在原有设备基础上,研发了多功能细沙洗砂回收一体机。它由螺旋、轮式洗砂及回收三部分组成,适用于含泥量较高,或含泥土质较粘的砂石清洗及回收作业。
洗砂脱水回收一体机由高压分离器、脱水筛、叶轮分离机、减速机、真空高压泵、清洗箱、高位返水箱、电机、振动电机等部件组成。
1、叶轮分离机:洗净度高、处理量大、功率消耗小、使用寿命长。
叶轮传动轴承装置与水和受水物料隔离,避免轴承因浸水、砂和污染物导致损坏,降低了故障率。
2、真空高压泵:动力降压,密封,浆体不易泄漏。
真空高压泵为耐磨节能型,按较小损失原则设计,使过流部件的形状与浆体流动状态达到了较好理想效果。
3、脱水筛:筛面其内自洁性能,不堵孔,筛分效率高,使用寿命长。
由于聚氨酯弹性筛网使用钢结构为骨架材料,再加上聚氨酯本身具有非常高的弹性模量,高强度吸收冲击力、高耐磨,因而具有很高的拉伸强度,其承载能力是橡胶筛网的2.5倍以上,其使用寿命与普通金属筛网相比提高8-10倍,是不锈钢筛面的3倍,是天然橡胶的3.9倍,是目前耐磨性能较好的筛面材料。

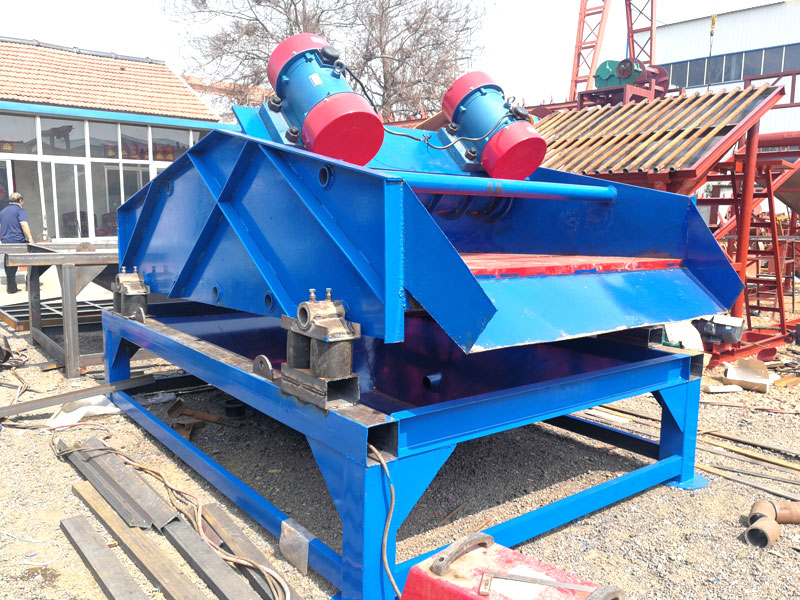

细砂洗沙回收一体机
4、振动电机:设计合理,选材精良,效率高,温升低,使用寿命长。
讲了脱水筛,当然要讲一下振动电机。振动电机激振力与出力配合适当,机体重量轻,起动力矩大,体积小。因利用平稳的回转产生振动,噪声低;全封闭结构,可在任何无防爆要求的粉尘下工作。只需调整偏心块夹角,就可无极调整激振力。可根据振动电机的安装方式改变激振力的方向;可多机组合成各种振动形式,以完成各种作业要求。
5、高压分离器:高耐磨原料,高弹性,高强度,高耐磨,抗扯、切。
高压分离器其分离原理是离心沉降,当待分离的料浆以特定的压力从高压分离器周边进入高压分离器后被迫做回转运动,由于其受到的离心力、向心浮力、流体曳力等大小不同,料浆中的固体粗颗粒客服水利阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及大部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。
6、高位返水箱:
对于高压分离器排出的废水,起到一个缓冲作用,方便于使用现场各方位随意排水方便,另在下部清洗箱其水源不足,所引起的真空高压泵供水不足,高压分离器压力不够,离心力下降,提供补水作用。
7、其它小部件
底流口:采用高耐磨材质,本机自带三种不同规格的底流口,配合物料含量使用,用于调节物料浓度。
采用双重洗砂设备,除去覆盖砂石表面粘性土质及杂质,同时破坏包覆砂粒的水汽层,洗去大部分泥,洗净效果明显。
对前两道清洗产生的污水进行细砂回收,提高资源的利用率。
该设备已经广泛应用于采砂场,矿场,工地,高速公路,道桥建设,混凝土搅拌站,水利水电,化工等多种行业。
河卵石制砂,花岗岩劈碎制砂,石灰石破碎磨粉,玄武石破碎制砂,煤矸石破碎制砂等多种物料生产线。
电机通过三角带、减速机带动叶轮缓慢转动,物料在叶轮的带动下翻滚、研磨,在水流作用下去除物料表面杂质等。干净的砂石随叶片分离,从而达到洗选作业。

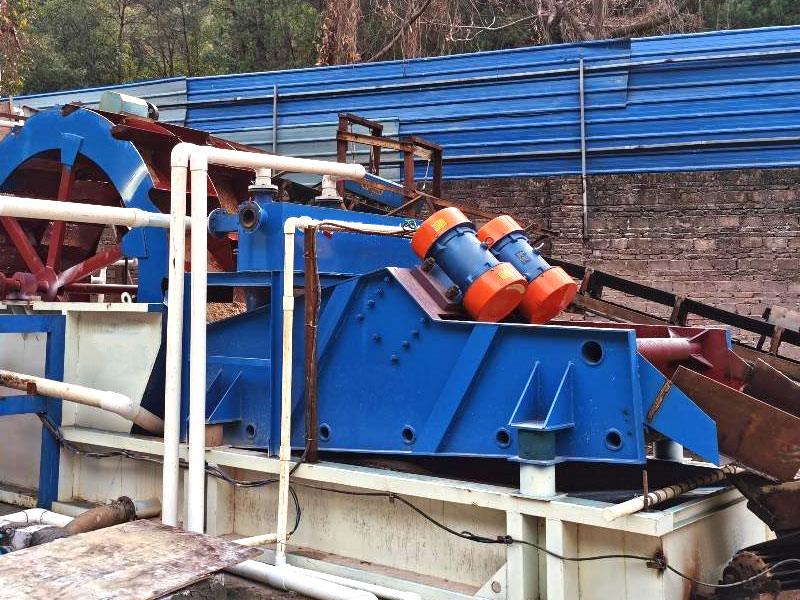

砂子从进入叶轮洗砂机清水洗过,出来的污水从叶轮低槽进入脱水筛下槽的料厂,从叶轮过来的细砂进入砂浆泵,再抽上细沙回收机,出到脱水筛,砂子经过了叶轮到脱水筛,再抽回细沙回收,再到脱水筛的工序,成品砂干净漂亮,粗细砂混合均匀,不浪费每一粒砂子!
型号 | 分离器规格(mm) | 脱水筛材质 | 脱水筛功率(kw) | 水泵电机功率(kw) | 振动电机功率(kw) | 筛面尺寸(mm) | 生产能力(t/h) |
BX250 | 250 | 高分子聚氨酯 | 2x0.55 | 11-17.5 | 2x 0.55 | 700x1800 | 30-80 |
BX300 | 300 | 高分子聚氨酯 | 2x0.75 | 11-15 | 2x 0.75 | 900x2000 | 40-100 |
BX350 | 350 | 高分子聚氨酯 | 2x0.75 | 15 | 2x 0.75 | 900x2000 | 70-130 |
BX550 | 550 | 高分子聚氨酯 | 2x1.1 | 15-22 | 2x 1.1 | 1500x3000 | 100-220 |
BX650 | 650 | 高分子聚氨酯 | 2x1.1 | 18.5-30 | 2x 1.1 | 1500x3000 | 120-272 |
BX750 | 750 | 高分子聚氨酯 | 2x1.5 | 37-55 | 2x 1.5 | 1500x3000 1800x4000 |
180-350 |
BX900 | 900 | 高分子聚氨酯 | 2x2.2 | 55-65 | 2x 2.2 | 1800x4000 2000x5000 |
250-500 |
