滚筒筛常用于粉状物料的分级,用于矿山、建筑、化工、能源等领域中。
滚筒筛具有结构设计简单、筛分效果好、筛孔不容易堵塞、运行平稳性好、噪声低、维修起来非常方便、易于密闭收尘、整机可靠性较高、60-200目筛网、投资成本低等特点。
在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,易大型化。
本设备采用*的润滑系统,主要注油处有转动轴承、轧辊轴承、所有齿轮、活动轴承、滑去平面等。润滑方便快捷,从而有效的延长了其使用寿命。
滚筒筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。

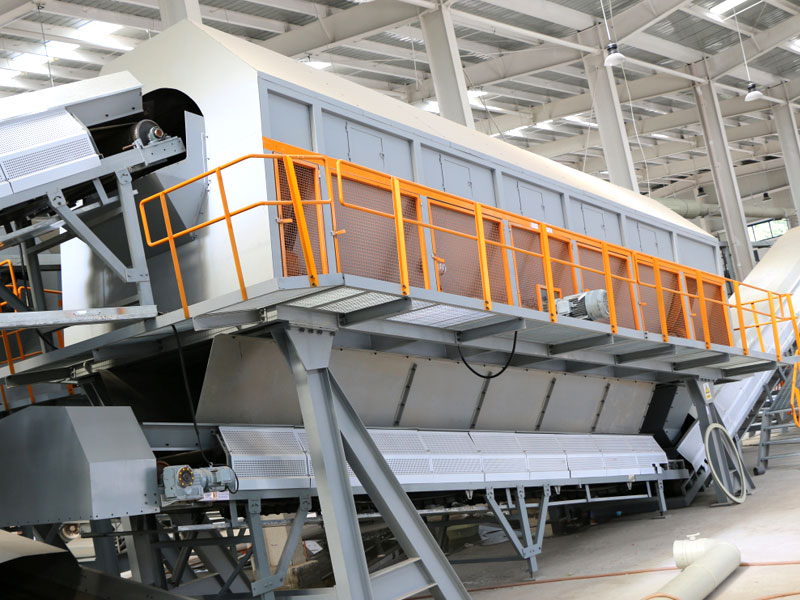

GTS系列滚筒筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长,易损件少、维护量小。
滚筒筛砂机、滚筒筛分机与GTS系列滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。GTS系列滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
型号 | 功率(kw) | 筒体规格(m) | 筒体倾角℃ | 筒体转速 (r/min) | 筛孔尺寸(mm) | 进料粒径(mm) | 处理量 (m³/h) | 外形尺寸 (mm) |
GT1548 | 2x7.5KW | φ1.5x4.8 | 6 | 17 | 5-15 | 40 | 30-200 | 5800x2100x4400 |
GT1850 | 18.5KW | Φ1.8x5..0 | 6 | 11 | 5-15 | 40 | 30-250 | 8486x2100x4673 |
GT2050 | 22KW | Φ2.0x5..0 | 6 | 10 | 5-15 | 40 | 30-250 | 8486x2500x5000 |
